Opis oferty

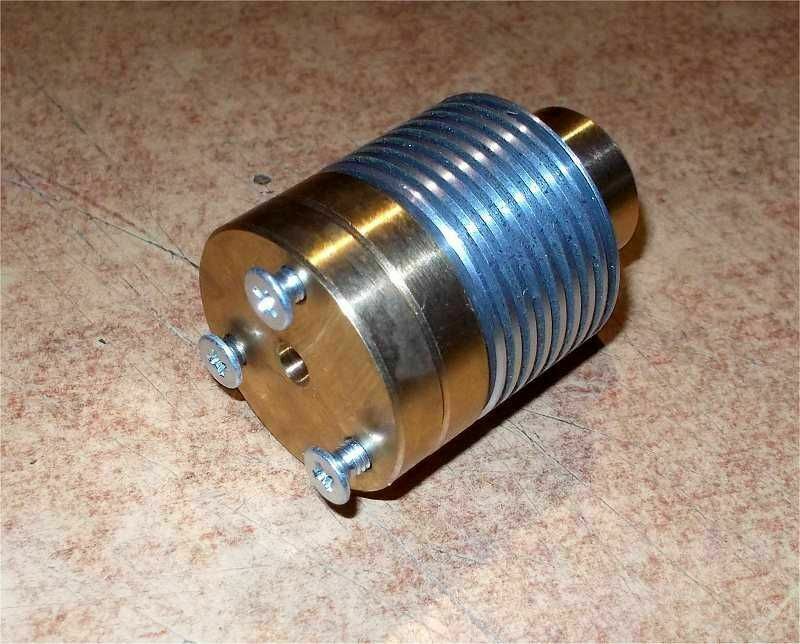

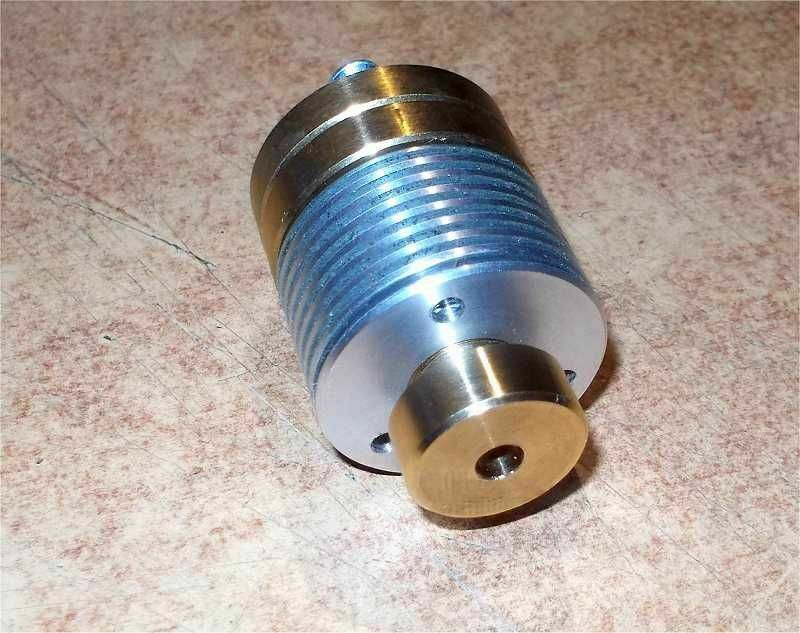

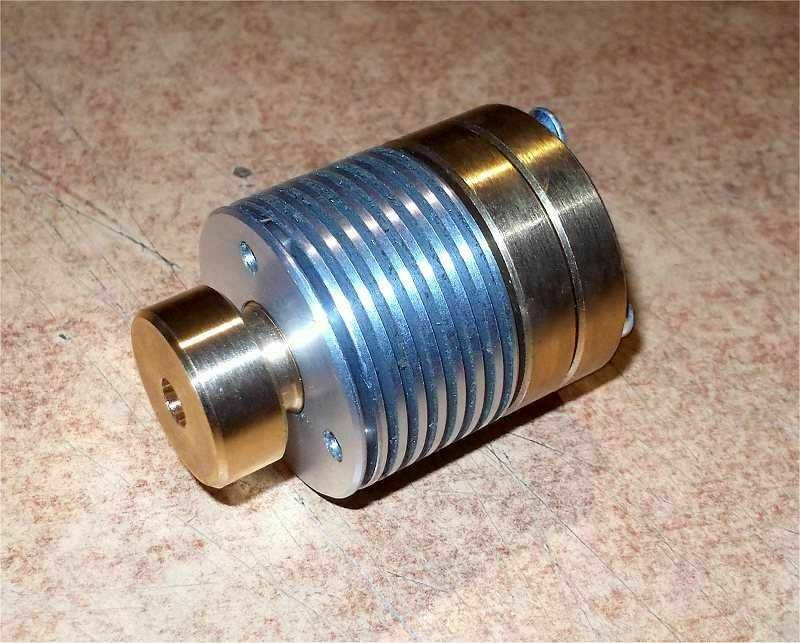

Wyjątkową cechą tej obudowy jest łatwo wymienialna dioda laserowa. Wkładana z lekkim luzem, jednak po wkręceniu wszystkie elementy ściśle przylegają do powierzchni odprowadzających ciepło, co powoduje bardzo skuteczne chłodzenie mocnych diod.

Obudowa (głowica aluminiowa), przeznaczona do zamontowania diod laserowych z korpusem TO-18 o średnicy 5,6 mm.
Moc diody: do 2000 mW.

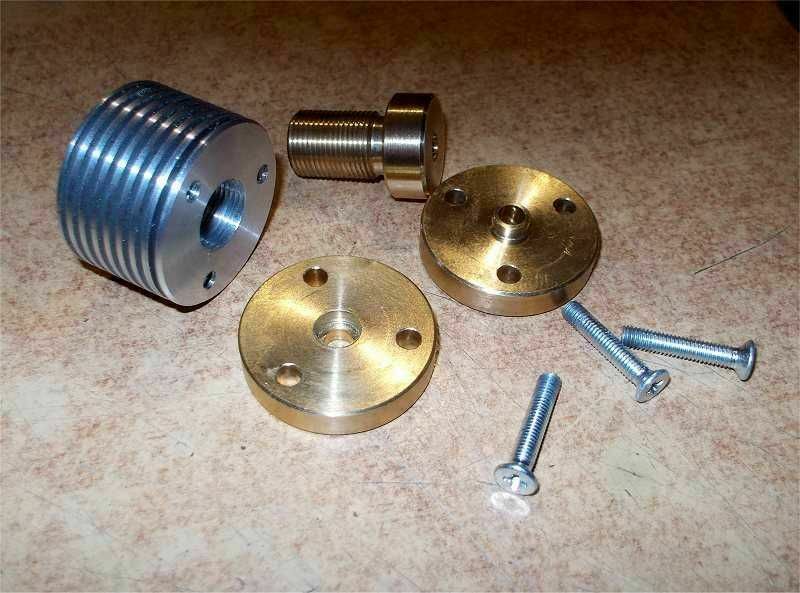

Kolimator składa się z 4 części.
Elementy kolimatora wykonane są częściowo z mosiądzu częściowo z aluminium.
Główny korpus wytoczony w postaci orzebrowanego radiatora z aluminium posiada 3 nagwintowane otwory do zmontowania kolimatora i środkowy otwór z drobnym gwintem M10x0,75 do wkręcania obiektywu.
Obiektyw (Kolimator) ma taki sam drobny gwint M10x0,75 pozwalający na płynne i dokładne ogniskowanie obiektywu.

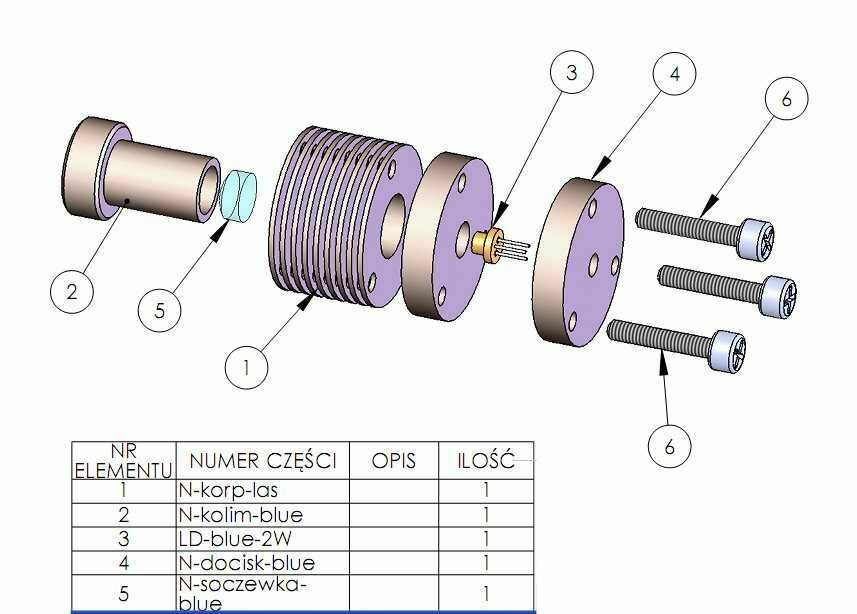

Na rysunku przedstawiony schemat zmontowania modułu laserowego

Obiektyw (Kolimator) ma gniazdo do wklejania soczewki o średnicy 6mm. Przeznaczonu do wklejania soczewek typu G-2. Standardowe gniazdo pozwala na wklejanie soczewek o średnicy 6,0 mm.
Dioda wkładana do gniazda w płytce mocującej i dociskana tulejką dociskową. Dla lepszego kontaktu termicznego zalecane jest pokrycie powierzchni kontaktu cieńką warstwą termopasty.
Obudowa skutecznie odprowadza ciepło od diod laserowych do mocy 2000 mW
i pozwala na długą pracę ciągłą przy pełnej mocy diody, pod warunkiem nadmuchu powietrzem od małego wiatraczka.

Przy zakuie obudowy bedzie przekazywana cała dokumentacja do przwidłowego zmontowania modulu, jak również i dodaatkowa okumntacja wkluczając sterownik dla modulu laserowego 2 watty.
